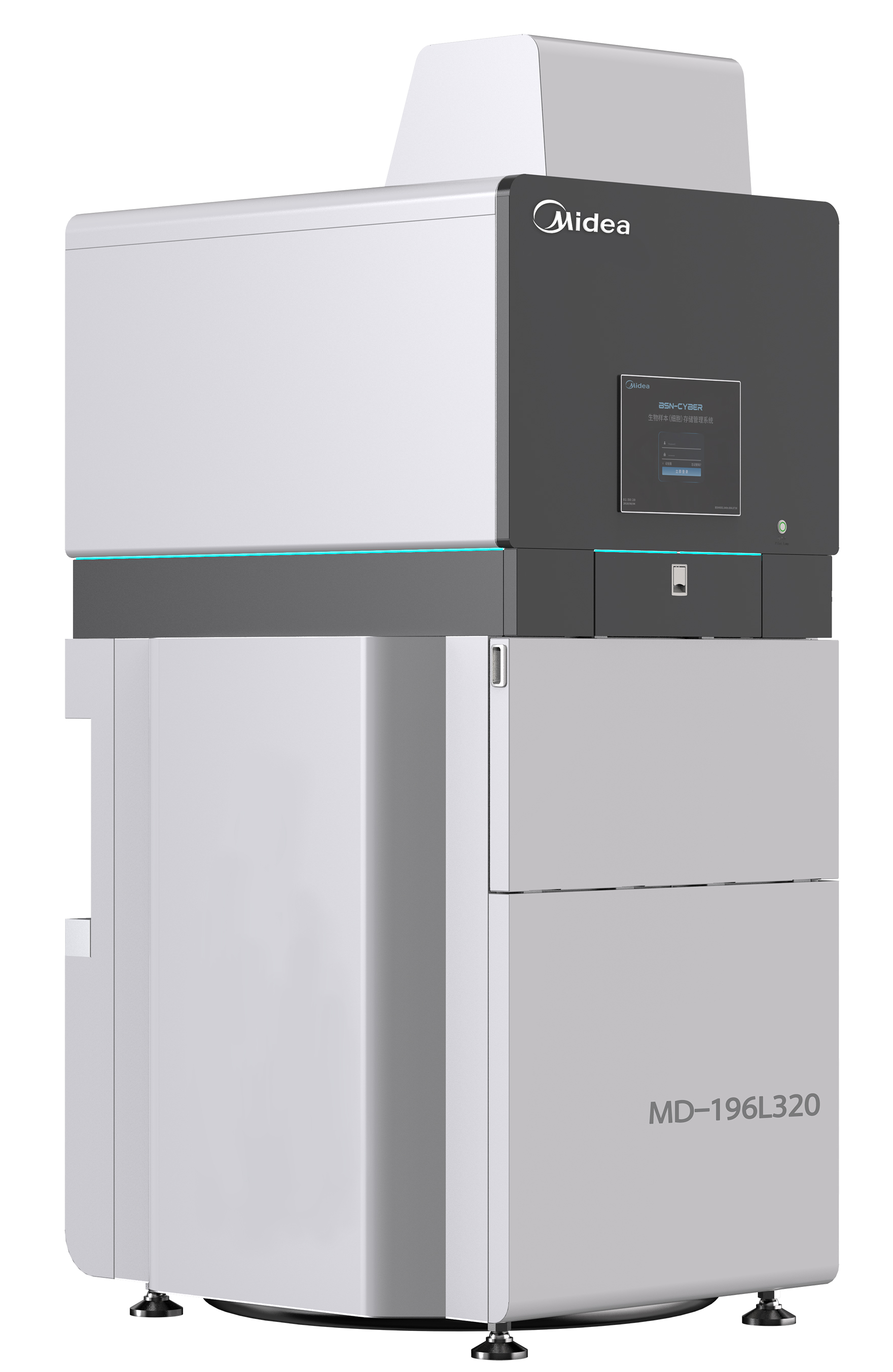

自動化存儲設備-MD-196L320
一、用 途：
本產品主要用于保存、活性生物樣本以及其他普通生物樣本。適用于醫院科室、實驗室、高校等中小型、科研型、靈活型工作場景。
二、主要指標：
2.1、參考標準：GB4793.1-2007、GB/T18268.1-2010，具體的本產品根據測量、 控制和實驗室用電氣設備產品技術要求生產； 安全性能參照了國家標準GB 4793.1-2007《 測量、 控制和實驗室用電氣設備的安全要求 第1部分： 通用要求》 相關內容； 電磁兼容參照了國家標準GB/T 18268.1-2010《 測量、 控制和實驗室用電氣設備電磁兼容性要求 第1部分： 通用要求》 相關內容。
2.2、設備尺寸(寬*深*高)：1050*1200*2430。
2.3、凈重/滿重（KG）：850/1200(滿重含液氮及標準2ml凍存管樣本)。
2.4、存儲容量：
? 0.5mL (?8.5× 34mm) 凍存管數量≥31104支 高40mm板架324個
? 0.75mL(?8.5× 40mm) 凍存管數量≥27648支 高46mm板架288個
? 1mL (?8.5× 50mm) 凍存管數量≥22464支 高58.5mm板架234個
? 2mL (?12.8× 45.5mm) 凍存管數量≥12096支 高53.5mm板架252個
? 2mL (?12.8× 45.5mm) 凍存管數量≥12960支 高48.5mm板架270個
備注:1.標準產品按照2m板架(高度53.5mm)生產，其它規格板架需定制(因板架高度不同，內部提籃層高不同)。2.支持不同規格SBS板架混存，混存模式需定制。
? 50ml凍存袋(155×90×11mm) 凍存袋數量896袋
? 250ml凍存袋(155×90×11mm) 凍存袋數量477袋
? 10×10凍存盒(132×132×52mm) 凍存盒數量477袋 凍存管數量16800支
備注：凍存袋和凍存盒存儲需定制，不支持混存。
2.5、樣本存儲單元結構：
1.罐體采用偏口罐結構，液氮消耗少，溫度穩定。
2.液氮罐保溫性能:罐體采用不銹鋼高真空雙層絕熱保溫結構,頂蓋采用高性能保溫材料,降低液氮消耗，確保樣本存儲在安全溫度范圍內，有效保證存儲區溫度低于-150℃。3.存儲類型:提籃式SBS標準板架存儲/10X10凍存盒存儲/50m1凍存盒存儲/250ml凍存盒存儲(可根據需求定制)
4.保存方式:氣相液氮環境。
5.提籃式結構，中心旋轉組件拆分為若干提籃組件，每個提籃均勻分布在中心組件圓周，提取樣本過程中對其它提籃內樣本不會造成影響。
6.防污染隔液井結構，使設備具有超大儲液量，存儲溫度更均勻，防止樣本交叉污染。※2.6、主要工作部件: C型頂升單元：C型頂升機構是將轉運罐頂升到工作艙對接、密封， 實現樣本的深低溫?zé)o縫銜接， 保證樣本活性不受損傷。可選配輕型軌道智能小車轉運系統， 可實現多設備連接成庫及軌道智能小車跨機工作。
2.6、主要工作部件：提升井結構，采用伺服電機驅動單向鏈條取放提籃，結構簡單、穩定，升降速度快捷、平穩；提取提籃前，提升井內部可進行氮?dú)獬凉?，減少樣本結霜。整板存取平均時間:30-50S；配置有板架電動推桿和關門自推入機構，人機協作存取板架更便捷。
